Esquema Elétrico Gol G2 e G3 1.0 16V — Injeção Eletrônica IAW Magneti Marelli
Compatível com: Gol G2 e G3 • Motor: EA111 1.0 16V • Ano: 1998 a 2002
Se você trabalha com manutenção automotiva, é entusiasta de elétrica ou simplesmente precisa resolver um problema no seu Gol, ter o esquema elétrico completo é essencial. Neste post, disponibilizamos para download gratuito o diagrama elétrico do Gol G2 e G3 com motor 1.0 16V EA111, produzido entre 1998 e 2002. O conteúdo é técnico, detalhado e útil tanto para uso profissional quanto para estudos de injeção eletrônica.
O arquivo inclui todas as conexões do sistema de injeção Magneti Marelli IAW 1AVS e 1AVI, presentes nessa geração do Gol. Você poderá visualizar com clareza os sensores, atuadores, central eletrônica, relés, chicotes e outros componentes essenciais para diagnóstico e reparos.
Ideal para diagnóstico, manutenção e estudos técnicos.
📥 Baixe o diagrama elétrico em alta resolução (JPG)

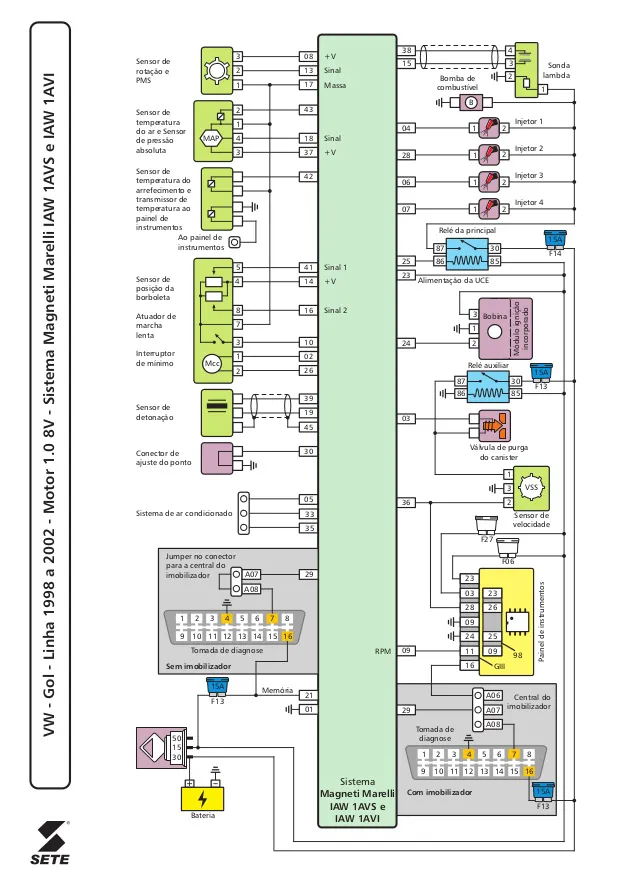

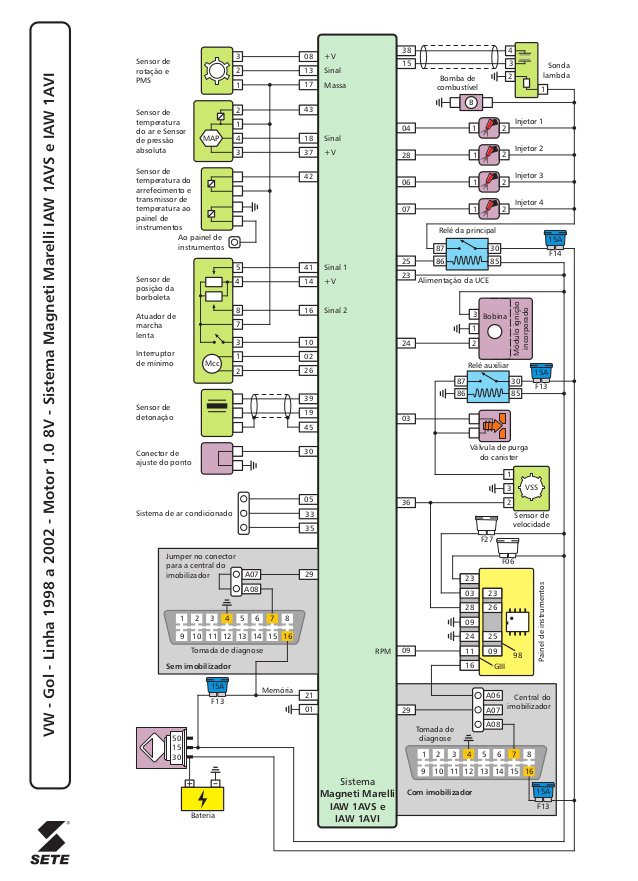

Este é o esquema elétrico completo do sistema de injeção eletrônica Magneti Marelli IAW 1AVS e 1AVI, usado nos motores EA111 1.0 16V do Gol entre 1998 e 2002.
Inclui conexões da ECU, sensores, injetores, relés, módulos, painel e chicotes elétricos com identificação por cores.
📊 Ficha técnica — Motor 1.0 16V EA111
| Item | Especificação |
|---|---|
| Código do motor | AHT (EA111) |
| Tipo | 1.0 16V, 4 cilindros em linha, aspirado |
| Potência | 76 cv a 6.000 rpm |
| Torque | 9,7 kgfm a 4.500 rpm |
| Combustível | Gasolina |
| Sistema de injeção | Magneti Marelli IAW 1AVS / 1AVI |
| Aplicação | VW Gol G2/G3, Parati, Polo Classic |
| Período de fabricação | 1998 a 2002 |
📎 Informações adicionais
- Use o esquema em conjunto com um multímetro e scanner OBD para diagnóstico preciso.
- Evite curtos: identifique relés e fusíveis com base no esquema antes de qualquer intervenção.
- Compartilhe com amigos mecânicos ou técnicos de elétrica automotiva — conteúdo 100% técnico.
