Baixe gratuitamente o manual do proprietário do Chevrolet Astra 2004 em PDF. O documento oficial reúne orientações sobre óleo do motor, fusíveis, calibragem dos pneus, correia dentada, transmissão automática, capacidades de fluidos, painel e manutenção preventiva.
O arquivo possui 156 páginas e foi preparado para a linha identificada internamente como Astra 09/03 e 01/04. Ele contempla carrocerias Hatchback e Sedan, além dos motores 1.8 MPFI a álcool, 2.0 MPFI 8V a gasolina e 2.0 SFI 16V a gasolina.
Resposta rápida: o manual aceita óleo API-SJ ou superior nas viscosidades SAE 15W40, 15W50, 20W40 ou 20W50. A capacidade é de aproximadamente 4,5 litros com o filtro. O tanque possui 52 litros e as revisões são feitas a cada 15.000 km ou um ano.
Manual do Chevrolet Astra 2004 em PDF
Consulte o documento diretamente no visualizador. Caso o leitor não carregue corretamente no celular ou navegador, use os botões posicionados logo abaixo para baixar o arquivo ou abri-lo em uma nova guia.
Para quais versões este manual serve?
O documento apresenta diferentes combinações de carroceria, motor e transmissão da linha Astra vendida no período:
- Astra Hatchback de três e cinco portas;
- Astra Hatchback GSi;
- Astra Sedan;
- motor 1.8 MPFI 8V a álcool;
- motor 2.0 MPFI 8V a gasolina;
- motor 2.0 SFI 16V a gasolina;
- transmissão manual ou automática, conforme a configuração;
- equipamentos opcionais como ABS, controle de tração, teto solar, ar-condicionado eletrônico, airbags laterais, computador de bordo e controle de velocidade.
O manual reúne equipamentos de várias versões. Nem todo Astra 2004 possui todos os sistemas descritos. Antes de aplicar uma informação, confirme o motor, a carroceria, o câmbio, a medida dos pneus e os equipamentos instalados no veículo.
Para quem está pesquisando a compra do modelo, consulte também o guia Chevrolet Astra usado vale a pena?, com fases, versões, defeitos e pontos de inspeção.
O que você encontra nas 156 páginas?
| Seção | Conteúdo principal |
|---|---|

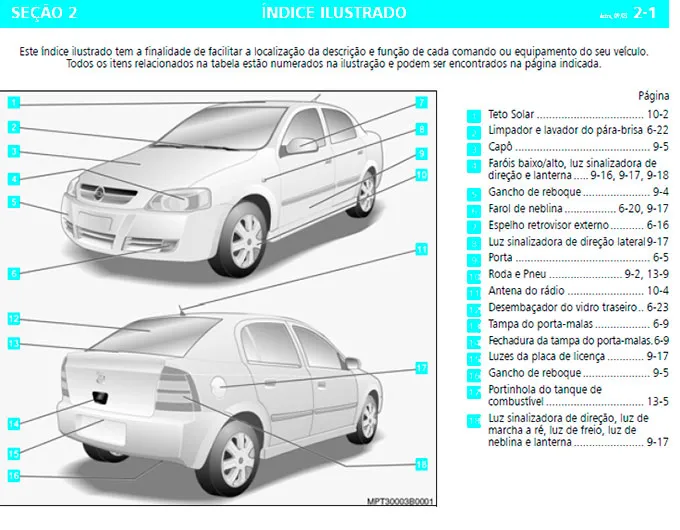

| Índices | Índice alfabético e ilustrado da carroceria, painel e compartimento do motor. |
| Comandos e controles | Painel, luzes de advertência, alarme, travas, vidros, bancos, ar-condicionado, computador de bordo e câmbios. |
| Segurança | Cintos, tensionadores, airbags frontais e laterais e dispositivos de retenção infantil. |
| Condições adversas | Chuva, neblina, aquaplanagem, trechos alagados, lama, areia e condução noturna. |
| Emergências | Estepe, reboque, bateria auxiliar, superaquecimento, fusíveis, relés e troca de lâmpadas. |
| Conforto | Porta-objetos, tomada de acessórios, teto solar, rádio, CD Player e comandos no volante. |
| Especificações | Motores, potência, torque, câmbios, pesos, rodas, pneus, capacidades e lubrificantes. |
| Manutenção | Óleo, filtros, arrefecimento, freios, direção, pneus, correia dentada e plano preventivo. |
Ficha técnica dos motores do Astra 2004
| Especificação | 1.8 MPFI | 2.0 MPFI 8V | 2.0 SFI 16V |
|---|---|---|---|
| Combustível | Etanol | Gasolina | Gasolina |
| Cilindrada | 1.796 cm³ | 1.998 cm³ | 1.998 cm³ |
| Taxa de compressão | 11,7:1 | 9,2:1 | 9,6:1 |
| Potência | 110 cavalos de potência a 5.400 rpm | 116 cavalos de potência a 5.200 rpm | 136 cavalos de potência a 5.400 rpm |
| Torque | 16,9 kgf.m a 2.400 rpm | 17,3 kgf.m a 2.400 rpm | 19,2 kgf.m a 4.000 rpm |
| Marcha lenta | 830 a 930 rpm | 800 a 900 rpm | 880 a 980 rpm |
| Velas | NGK BPR7E | NGK BPR5EY ou Bosch WR7DC | NGK BPR6EKC ou Bosch WR7DC |
| Bateria | 12 V / 45 Ah | 12 V / 55 Ah | 12 V / 55 Ah |
O manual também apresenta relações específicas das caixas manuais e da transmissão automática de quatro marchas. A tração é dianteira em todas as configurações.
Qual óleo usar no Chevrolet Astra 2004?
O manual especifica óleo de motor API-SJ ou superior em uma das seguintes viscosidades:
- SAE 15W40;
- SAE 15W50;
- SAE 20W40;
- SAE 20W50.
Quantidade: 4,25 litros no cárter, sem considerar o filtro, mais 0,25 litro no filtro. Com a substituição do filtro, o total aproximado é de 4,5 litros.
Intervalo para troca do óleo
- Uso severo: a cada 7.500 km ou 6 meses, o que ocorrer primeiro;
- uso normal: a cada 15.000 km ou 12 meses, o que ocorrer primeiro.
O manual considera severos o trânsito urbano com muita marcha lenta, trajetos frequentes menores que 6 km, estradas com poeira e areia, uso com reboque e atividades como táxi ou veículo policial.
O filtro de óleo deve ser substituído na primeira troca e, depois, a cada duas trocas de óleo.
Astra com mais de duas décadas: os intervalos acima são os limites originais da época. Estado interno do motor, vazamentos, consumo de óleo, histórico e tipo de uso atual devem ser considerados antes de prolongar a troca até o limite máximo.
Capacidades e fluidos do Astra 2004
| Item | Capacidade | Especificação principal |
|---|---|---|
| Óleo do motor com filtro | 4,50 L | API-SJ ou superior; SAE 15W40, 15W50, 20W40 ou 20W50. |
| Transmissão manual | 1,60 L | SAE 80 mineral ou SAE 75W sintético, conforme a identificação da caixa. |
| Transmissão automática | 7,00 L | Dexron II ACDelco. |
| Sistema de arrefecimento | 7,00 L | 50% de água potável e 50% de aditivo alaranjado de longa duração. |
| Sistema de freio | 0,50 L | Fluido DOT 4. |
| Direção hidráulica | 1,00 L | Dexron II. |
| Direção eletro-hidráulica | 0,70 L | Fluido indicado pela Chevrolet. |
| Lavador do para-brisa | 2,30 L | Água e produto apropriado para limpeza. |
| Tanque de combustível | 52,00 L | Reserva aproximada de 6 litros. |
| Reservatório de partida a frio | 0,675 L | Aplicável ao motor a álcool. |
| Ar-condicionado | 700 ± 25 g | Gás R134a. |
Trocas previstas no manual
- Fluido de freio: a cada 30.000 km ou 2 anos;
- líquido de arrefecimento: a cada 150.000 km ou 5 anos;
- óleo da transmissão automática: 60.000 km ou 4 anos em uso normal; 45.000 km ou 2 anos em uso severo;
- transmissão manual: verificação em todas as revisões, sem troca programada.
Qual é a calibragem dos pneus do Astra 2004?
| Medida | Até três passageiros | Veículo lotado |
|---|---|---|
| 195/60 R15 | 30 psi dianteiros / 28 psi traseiros | 33 psi dianteiros / 38 psi traseiros |
| 205/55 R16 | 27 psi dianteiros / 27 psi traseiros | 30 psi dianteiros / 36 psi traseiros |
Para viagens longas em velocidade elevada, mantida por mais de uma hora, o manual orienta adicionar 2 psi em cada pneu. A conferência deve ser feita com os pneus frios.
Confira a etiqueta do veículo. A medida 205/55 R16 era opcional em algumas versões. Se o carro usa rodas modificadas, não aplique automaticamente a pressão acima sem confirmar a compatibilidade.
Onde fica a caixa de fusíveis do Astra 2004?
A caixa principal fica no interior do veículo, à esquerda da coluna de direção, atrás do porta-objetos. O diagrama dos fusíveis fica na parte traseira da fixação removida.
Cores e amperagens dos fusíveis
| Cor | Capacidade |
|---|---|
| Marrom | 7,5 A |
| Vermelho | 10 A |
| Azul | 15 A |
| Amarelo | 20 A |
| Verde | 30 A |
| Laranja | 40 A |
Relés do compartimento do motor
Uma segunda caixa, destinada aos relés, fica no lado esquerdo do compartimento do motor, próxima à bateria.
| Aplicação | Informação do manual |
|---|---|
| Bomba de combustível | Relé dedicado na caixa do compartimento do motor. |
| Ventilador do radiador | Relés de primeiro e segundo estágios, conforme a configuração. |
| Ar-condicionado | Diferentes relés de controle nas versões equipadas. |
| Injeção de combustível | Relé para a válvula de injeção. |
O manual não apresenta uma lista textual completa com numeração e amperagem de cada posição. Ele orienta usar o diagrama localizado na própria caixa. Antes da troca, desligue o circuito e substitua somente por fusível de igual capacidade.
Correia dentada e plano de manutenção
O quadro preventivo estabelece revisões a cada 15.000 km ou um ano.
Quando trocar a correia dentada do Astra 2004?
- Inspeção da correia e do tensionador: aos 30.000, 90.000 e 150.000 km;
- substituição da correia dentada: aos 60.000 e 120.000 km.
Veículo sem histórico: não espere o próximo intervalo se não houver comprovante confiável. Avalie imediatamente correia, tensionador, polias, bomba d’água, correias de acessórios e possíveis vazamentos.
Outros pontos relevantes
- Velas dos motores 8V: inspeção e substituição alternadas conforme o quadro preventivo;
- velas do motor 16V: substituição em intervalos próprios indicados na tabela;
- filtro de combustível a gasolina: substituição nas revisões previstas;
- filtro de combustível do motor a álcool: substituição em todas as revisões;
- filtro do ar-condicionado ou ventilação: substituição em todas as revisões;
- pneus: verificar pressão, desgaste, avarias e necessidade de rodízio em todas as revisões.
Capacidade do porta-malas
| Carroceria | Capacidade normal | Banco traseiro rebatido |
|---|---|---|
| Astra Hatchback | 370 litros com o porta-malas fechado | Até 1.180 litros, aproveitando o espaço até o teto |
| Astra Sedan | 460 litros | Até 770 litros conforme a configuração descrita no manual |
Atalhos para as informações mais importantes do PDF
Os links abaixo abrem o arquivo diretamente na página aproximada de cada assunto:
Conteúdos relacionados no OnlyCars
Perguntas frequentes sobre o manual do Chevrolet Astra 2004
Onde baixar o manual do Chevrolet Astra 2004 em PDF?
O arquivo pode ser visualizado e baixado gratuitamente nesta página. Os botões ficam logo abaixo do visualizador.
Quantas páginas tem o manual?
O PDF possui 156 páginas.
Este manual serve para Astra Hatch e Sedan?
Sim. O documento apresenta dados do Hatchback, Hatchback GSi e Sedan, respeitando diferenças de motor e equipamentos.
Quais motores aparecem no manual?
1.8 MPFI a álcool, 2.0 MPFI 8V a gasolina e 2.0 SFI 16V a gasolina.
O manual serve para Astra automático?
Sim, nas configurações compatíveis com a transmissão automática de quatro marchas.
Qual óleo usar no Astra 2004?
Óleo API-SJ ou superior nas viscosidades SAE 15W40, 15W50, 20W40 ou 20W50.
Quantos litros de óleo vão no Astra 2004?
São 4,25 litros no cárter mais 0,25 litro no filtro, totalizando aproximadamente 4,5 litros.
De quanto em quanto tempo trocar o óleo?
Em uso severo, a cada 7.500 km ou 6 meses. Em uso normal, a cada 15.000 km ou 12 meses.
Quando trocar a correia dentada?
O plano prevê inspeções aos 30.000, 90.000 e 150.000 km e substituições aos 60.000 e 120.000 km.
Qual é a potência do Astra 2.0 8V?
O manual informa 116 cavalos de potência a 5.200 rpm.
Qual é a potência do Astra 2.0 16V?
O manual informa 136 cavalos de potência a 5.400 rpm.
Qual é a calibragem do pneu 195/60 R15?
Até três passageiros, 30 psi na dianteira e 28 psi na traseira. Com o carro lotado, 33 psi na dianteira e 38 psi na traseira.
Qual é a calibragem do pneu 205/55 R16?
Até três passageiros, 27 psi nos quatro pneus. Com o carro lotado, 30 psi na dianteira e 36 psi na traseira.
Qual é a capacidade do tanque?
O tanque possui 52 litros, com reserva aproximada de 6 litros.
Onde fica a caixa de fusíveis?
Ela fica à esquerda da coluna de direção, atrás do porta-objetos.
Onde ficam os relés da bomba e da ventoinha?
Na caixa de relés localizada no lado esquerdo do compartimento do motor, próxima à bateria.
Qual óleo vai no câmbio automático?
O manual especifica Dexron II ACDelco, com capacidade total aproximada de 7 litros.
Qual é a capacidade do porta-malas?
O Hatch possui 370 litros e o Sedan possui 460 litros em configuração normal.
Este PDF é um manual de oficina?
Não. É um manual do proprietário, voltado ao uso, segurança, manutenção preventiva e especificações. Reparos internos exigem manual de serviço.
O que fazer se o PDF não abrir no celular?
Aguarde o carregamento ou use o botão para abrir em nova guia. Também é possível baixar o arquivo e consultá-lo em outro leitor.
Fonte principal: Manual do Proprietário Chevrolet Astra, edição identificada internamente como Astra 09/03 e 01/04, General Motors do Brasil.
