Este esquema elétrico apresenta o sistema de injeção eletrônica LE-Jetronic e o circuito de ignição do Volkswagen Gol GTI 2.0 8V, identificado no próprio desenho como aplicação 89/95. O diagrama reúne alimentação, relé, fusível F1 de 10 A, pré-bomba e bomba de combustível, quatro injetores, medidor de fluxo de ar, sensores, módulos TSZ e EZ-K e bobina de ignição.

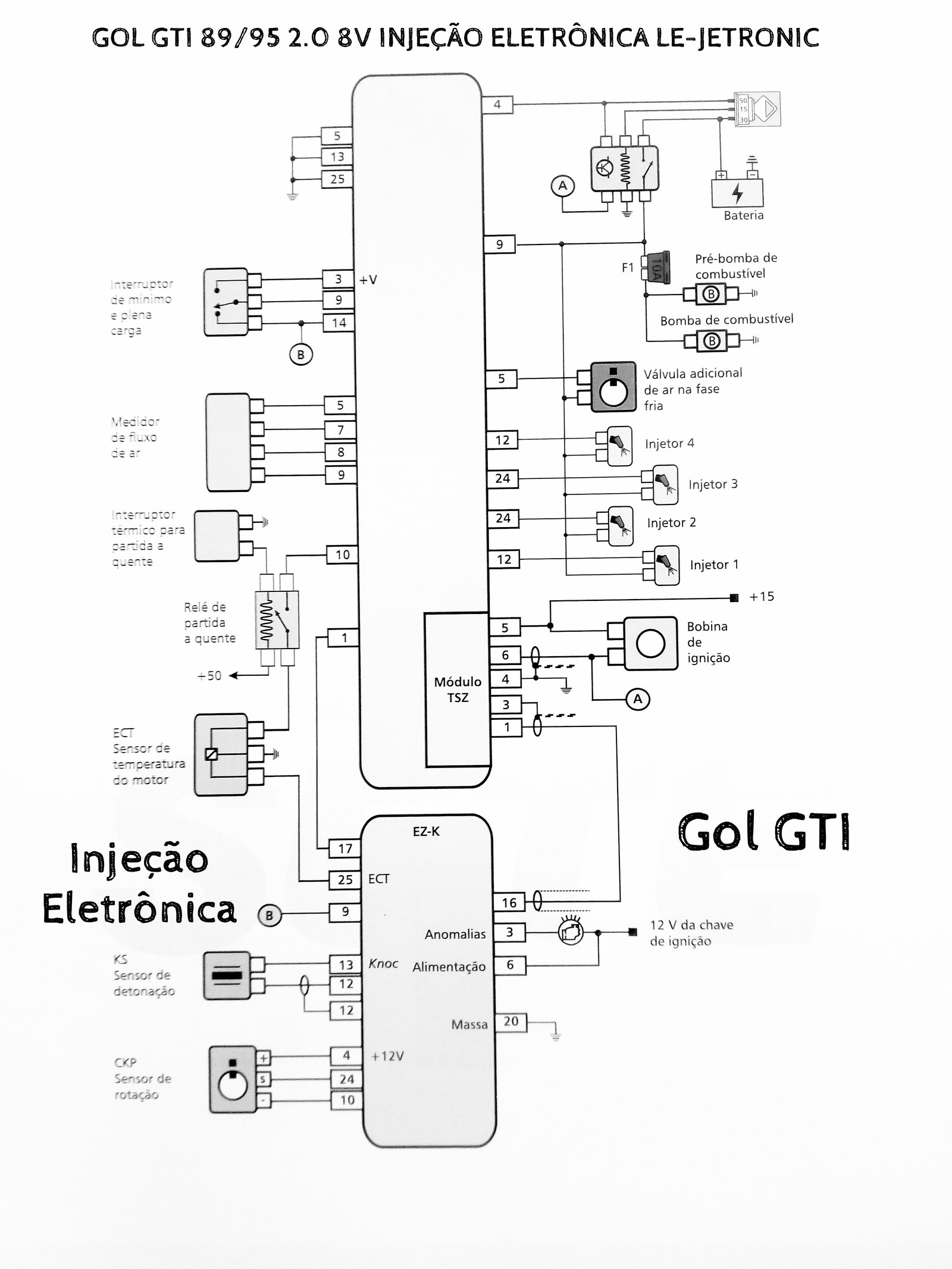

Esquema elétrico do Gol GTI LE-Jetronic em alta resolução
Clique na imagem para abrir o diagrama completo. A versão original tem proporção vertical e permite acompanhar com mais clareza os números de terminais, ramificações e marcadores de continuidade.
O que aparece no esquema elétrico do Gol GTI 2.0 8V?
O desenho está concentrado no gerenciamento do motor. Ele não representa toda a instalação elétrica do carro, como iluminação, painel completo, limpadores ou acessórios. O circuito mostrado pode ser dividido em três blocos:
Os quadrados numerados junto aos módulos e componentes representam referências de terminais no diagrama. Eles ajudam a seguir cada ligação, mas não substituem a identificação física do conector, a orientação dos pinos nem os valores de teste do manual de reparação.
Alimentação elétrica, relé e bombas de combustível
No canto superior direito, a bateria alimenta o conjunto por meio das linhas identificadas como 50, 15 e 30. O desenho mostra um relé ligado à alimentação e uma ramificação que segue para o sistema de combustível.
- Fusível F1: aparece com capacidade de 10 A no circuito das bombas.
- Pré-bomba de combustível: é mostrada separadamente antes da bomba principal.
- Bomba de combustível: recebe alimentação no mesmo conjunto protegido pelo F1.
- Relé de alimentação: participa do acionamento do circuito e deve ser conferido junto com alimentação, aterramentos e chicote.
Unidade LE-Jetronic, sensores e atuadores
O bloco central do diagrama reúne as conexões da injeção eletrônica. À esquerda estão entradas de carga, fluxo de ar e temperatura; à direita aparecem a válvula adicional de ar e os quatro injetores.
Entradas mostradas no diagrama
- Interruptor de mínimo e plena carga: informa as condições extremas de posição da borboleta representadas no desenho.
- Medidor de fluxo de ar: aparece com referências de terminais 5, 7, 8 e 9.
- Interruptor térmico para partida a quente: trabalha em conjunto com o relé de partida a quente mostrado no circuito.
- ECT: está identificado como sensor de temperatura do motor.
Atuadores mostrados no diagrama
- Válvula adicional de ar na fase fria: integra o circuito de funcionamento com o motor frio.
- Injetores 1, 2, 3 e 4: aparecem individualmente, ligados à alimentação comum e às ramificações da unidade de comando.
- Pré-bomba e bomba de combustível: formam o circuito de fornecimento de combustível indicado no desenho.
A presença de quatro injetores confirma que o esquema representa uma injeção multiponto. O desenho, porém, não fornece vazão, pressão de combustível, resistência dos injetores ou tensão de sinal; esses valores devem ser buscados em documentação de teste específica.
Módulos TSZ e EZ-K, sensor de detonação e bobina
A parte inferior do esquema separa o circuito de ignição do controle principal de combustível. O módulo TSZ aparece ligado à bobina de ignição e ao marcador de continuidade “A”. O módulo EZ-K recebe sinais e possui referências de alimentação, massa e anomalias.
- Módulo TSZ: o desenho mostra os terminais 1, 3, 4, 5 e 6, além da ligação com a bobina.
- Módulo EZ-K: aparece com entradas do sensor de detonação KS, sensor de rotação CKP e sensor de temperatura ECT.
- KS: está identificado no próprio esquema como sensor de detonação.
- CKP: está identificado como sensor de rotação.
- Lâmpada de anomalias: aparece ligada ao terminal indicado como “Anomalias” e à alimentação de 12 V da chave de ignição.
- Bobina de ignição: é comandada pelo conjunto mostrado entre TSZ, EZ-K e o marcador “A”.
Tabela de identificação dos componentes
A tabela abaixo organiza apenas os itens nomeados ou claramente representados na imagem.
| Componente | Identificação no desenho | Participação no circuito |
|---|---|---|
| Bateria | Bateria | Fonte de alimentação do sistema |
| Linhas de alimentação | 50, 15 e 30 | Referências de alimentação e comando mostradas junto ao relé |
| Fusível | F1 — 10 A | Proteção indicada no circuito das bombas de combustível |
| Pré-bomba | Pré-bomba de combustível | Primeiro elemento de bombeamento representado |
| Bomba principal | Bomba de combustível | Alimentação principal de combustível indicada no esquema |
| Unidade de injeção | Bloco central LE-Jetronic | Recebe entradas e comanda os atuadores da injeção |
| Interruptor de carga | Interruptor de mínimo e plena carga | Informa as condições de mínimo e plena carga |
| Medidor de ar | Medidor de fluxo de ar | Entrada de medição do ar admitido |
| Partida a quente | Interruptor térmico e relé de partida a quente | Conjunto específico indicado para a condição de partida quente |
| Sensor de temperatura | ECT | Sensor de temperatura do motor |
| Válvula de ar | Válvula adicional de ar na fase fria | Atuador ligado ao funcionamento com o motor frio |
| Injetores | Injetores 1 a 4 | Quatro válvulas injetoras representadas individualmente |
| Módulo de ignição | TSZ | Ligado à bobina e ao restante do circuito de ignição |
| Controle de ignição | EZ-K | Recebe sinais de rotação, detonação e temperatura |
| Sensor de detonação | KS | Entrada do módulo EZ-K |
| Sensor de rotação | CKP | Entrada de rotação representada no módulo EZ-K |
| Bobina | Bobina de ignição | Componente de alta tensão comandado pelo sistema de ignição |
| Sinalização | Anomalias | Saída indicada para a lâmpada de anomalias |
Como interpretar os números, linhas e marcadores A/B
- Números em quadrados: são referências de terminais ou pontos de ligação dos componentes desenhados.
- Pontos pretos nas interseções: indicam conexão elétrica entre as linhas.
- Cruzamento sem ponto: não deve ser tratado automaticamente como união de circuitos.
- Marcadores A e B: indicam continuidade entre pontos do próprio diagrama; siga a mesma letra para encontrar o trecho correspondente.
- Símbolo de massa: identifica ligação ao aterramento.
- +15, +50 e +12 V: devem ser interpretados conforme a identificação exibida no desenho e confirmados no veículo.
Antes de medir qualquer terminal, confirme a orientação física do conector. O esquema mostra referências elétricas, mas não apresenta uma vista frontal ou traseira dos conectores. Inverter o lado de leitura pode levar à medição do pino errado.
Como usar o esquema no diagnóstico
O diagrama ajuda a definir uma sequência de inspeção. Ele não traz valores de resistência, tensão, pressão ou forma de onda; por isso, a tabela abaixo indica o que rastrear, não valores para aprovar ou condenar peças.
| Sintoma | Itens indicados pelo esquema | Cuidados |
|---|---|---|
| Motor gira e não pega | Bateria, linhas 15/30/50, relé, F1, bombas, bobina, TSZ, EZ-K, sensor CKP e alimentação da injeção | Separar ausência de combustível de ausência de centelha antes de trocar módulos |
| Bombas não funcionam | F1 de 10 A, relé, pré-bomba, bomba principal, alimentação e aterramentos | O desenho mostra duas bombas; testar o circuito completo |
| Sem pulso nos injetores | Alimentação da unidade, chicote dos quatro injetores, entradas do sistema e continuidade dos terminais | O diagrama não informa tensão ou resistência de referência |
| Dificuldade com motor frio | Válvula adicional de ar, ECT, medidor de fluxo de ar, alimentação e chicote | Não aplicar tensão direta sem procedimento específico |
| Dificuldade com motor quente | Interruptor térmico, relé de partida a quente, ECT e alimentação | Confirmar primeiro se o veículo mantém essa configuração original |
| Falhas ou perda de potência | Medidor de fluxo de ar, interruptor de mínimo/plena carga, injetores, bombas, KS, EZ-K, TSZ e bobina | Inspecionar conectores e aterramentos antes de condenar componentes |
| Sem centelha | Alimentação da ignição, CKP, EZ-K, TSZ, bobina e continuidade marcada por A | Usar equipamento adequado para sinais de ignição e rotação |
| Lâmpada de anomalias | Saída “Anomalias” do EZ-K, alimentação de 12 V da chave e chicote | A imagem não fornece procedimento de leitura ou código de falha |
Alertas técnicos antes de testar o circuito
- Não use este desenho em um Gol com outro sistema de injeção apenas porque o ano parece compatível.
- Desligue a alimentação antes de desconectar módulos ou realizar testes de continuidade.
- Não faça pontes entre terminais e não aplique 12 V diretamente em sensores ou saídas de módulo.
- Use multímetro automotivo de alta impedância e ferramentas adequadas ao tipo de sinal.
- Confirme alimentação e aterramentos sob condição segura antes de substituir LE-Jetronic, EZ-K ou TSZ.
- Verifique reparos antigos, emendas, oxidação e alteração de conectores; são comuns em veículos com décadas de uso.
- Consulte documentação de reparação para obter valores de resistência, tensão, pressão e forma de onda.
Conteúdos relacionados no OnlyCars
Estes materiais ajudam a complementar a pesquisa sobre o Gol Quadrado e outras gerações do Volkswagen Gol:
Manual do Gol Quadrado, Voyage, Parati e Saveiro
Esquema elétrico da injeção CFI do Gol 96–97
Esquema elétrico Gol G2/G3 1.0 16V
Esquema elétrico do Gol G3
Esquema elétrico do Gol G4
Esquema elétrico Gol G5 1.6 Bosch ME7.5.30
Diagrama elétrico do Gol G6
Perguntas frequentes sobre o esquema elétrico do Gol GTI LE-Jetronic
Para qual Gol GTI este esquema elétrico é indicado?
O cabeçalho da imagem identifica o Gol GTI 89/95 com motor 2.0 8V e injeção eletrônica LE-Jetronic. Antes de usar, confirme que o veículo possui a mesma configuração de módulos, conectores e chicote mostrada no desenho.
O esquema mostra toda a instalação elétrica do Gol GTI?
Não. O diagrama está concentrado nos circuitos de injeção eletrônica, alimentação de combustível e ignição. Sistemas como iluminação, painel completo, limpadores e acessórios não são detalhados.
Qual é o fusível das bombas de combustível?
O desenho identifica o F1 de 10 A no circuito que alimenta a pré-bomba e a bomba de combustível.
O Gol GTI LE-Jetronic usa uma ou duas bombas?
O esquema mostra duas unidades distintas: uma pré-bomba de combustível e uma bomba de combustível principal.
Quantos injetores aparecem no diagrama?
Quatro. O esquema identifica individualmente os injetores 1, 2, 3 e 4.
Quais módulos eletrônicos aparecem?
O desenho apresenta a unidade do sistema LE-Jetronic, um módulo TSZ e um módulo EZ-K ligado a sensores e ao circuito de ignição.
Qual é a função do medidor de fluxo de ar?
No esquema, ele aparece como uma entrada da unidade de injeção, com referências de terminais 5, 7, 8 e 9. Valores de teste não são fornecidos pela imagem.
O que significa ECT no desenho?
O próprio diagrama identifica ECT como o sensor de temperatura do motor.
O que significa KS no esquema?
KS está identificado como sensor de detonação e aparece ligado ao módulo EZ-K.
O que significa CKP no esquema?
CKP está identificado como sensor de rotação e aparece entre as entradas do módulo EZ-K.
O que são os marcadores A e B?
São marcadores de continuidade do próprio desenho. Para acompanhar uma ligação, localize o outro ponto com a mesma letra.
O diagrama informa valores de resistência e tensão?
Não. Ele mostra componentes, ligações e referências de terminais, mas não fornece valores de resistência, tensão, pressão de combustível ou formas de onda.
Posso aplicar 12 V diretamente para testar sensores ou módulos?
Não é seguro fazer isso apenas com base neste desenho. A aplicação direta de tensão pode danificar sensores, unidades eletrônicas ou saídas de comando.
O esquema ajuda quando o motor gira e não pega?
Sim. Ele permite rastrear alimentação, relé, F1, pré-bomba, bomba principal, injetores, bobina, módulos TSZ e EZ-K e sensor de rotação. Ainda são necessários testes elétricos e de combustível adequados.
Este esquema serve para um Gol com injeção CFI ou outro sistema?
Não. O desenho é identificado como LE-Jetronic. Sistemas CFI, Digifant, Motronic ou outras configurações possuem módulos, chicotes, sensores e terminais diferentes.
Fontes técnicas: diagrama “Gol GTI 89/95 2.0 8V injeção eletrônica LE-Jetronic”; material de referência Bosch Classic sobre o sistema L-Jetronic; e histórico oficial da família Jetronic. As aplicações e os terminais específicos devem ser confirmados no veículo.
